Die Kette springt vorne nicht aufs große Blatt, rasselt am Leitblech oder fällt beim Zurückschalten vom Kettenblatt? Einen Shimano-Altus-Umwerfer einzustellen ist meist in 15 bis 30 Minuten erledigt, wenn Montageposition, Endanschläge und Zugspannung in der richtigen Reihenfolge geprüft werden. Ich zeige dir die einzelnen Schritte, typische Fehlerbilder und die Grenzen einer Einstellung, wenn Teile bereits verbogen oder verschlissen sind.
Mit diesen Einstellungen schaltet der Altus vorne wieder sauber
- 1 bis 3 mm Abstand zwischen Leitblech und großem Kettenblatt einstellen.
- Das äußere Leitblech muss möglichst parallel zu den Kettenblättern verlaufen.
- Am kleinen Kettenblatt wird der innere Anschlag mit der L-Schraube justiert.
- Am großen Kettenblatt begrenzt die H-Schraube den äußeren Weg.
- Die Kette beim Schalten nur unter leichtem Pedaldruck belasten.
Bevor du am Umwerfer drehst
Ich beginne nie sofort mit den beiden Anschlagschrauben. Zuerst stelle ich sicher, dass die hintere Schaltung über die gesamte Kassette sauber arbeitet, denn eine falsche Position des Schaltwerks oder ein schwergängiger Zug kann die Einstellung vorne verfälschen.
Der Umwerfer muss außerdem zum Antrieb passen. Ein Modell für zwei Kettenblätter arbeitet nicht automatisch korrekt mit einer Dreifach-Kurbel, und auch Kettenlinie, Sitzrohrwinkel sowie Zugführung unterscheiden sich je nach Fahrrad. Bei einem stark verbogenen Leitblech oder einem lockeren Umwerfer bringt selbst die beste Schraubeneinstellung nur kurzfristig etwas.
Das richtige Werkzeug
- 2-mm-Inbusschlüssel oder Kreuzschlitzschraubendreher PH2 für die Anschläge, abhängig vom Modell
- passender Inbusschlüssel für die Befestigungsschraube und den Zug
- Montageständer oder eine Möglichkeit, das Hinterrad frei drehen zu lassen
- Lappen und etwas Fahrradreiniger
Ein Montageständer ist angenehm, aber kein Muss. Ohne ihn kannst du das Fahrrad umdrehen, solange Lenker, Sattel und Schaltzüge nicht beschädigt werden. Die Kurbel muss sich frei drehen lassen, damit du jede Einstellung unter realen Bedingungen prüfen kannst.
Die Montageposition entscheidet über den Erfolg
Bevor L- und H-Schraube überhaupt eine Rolle spielen, muss der Umwerfer mechanisch richtig sitzen. Schalte vorne auf das kleine Kettenblatt und hinten auf ein mittleres Ritzel. Löse die Befestigung nur so weit, dass sich der Umwerfer vorsichtig verschieben und drehen lässt.
Höhe über dem großen Kettenblatt
Die Unterkante des äußeren Leitblechs sollte über dem großen Kettenblatt etwa 1 bis 3 mm Abstand zu den Zahnspitzen haben. Ist der Umwerfer zu hoch montiert, schiebt er die Kette beim Hochschalten unpräzise nach außen. Sitzt er zu niedrig, kann das Leitblech an den Zähnen streifen.
Ich prüfe den Abstand an mehreren Stellen, indem ich die Kurbel langsam drehe. Ein einzelner Messpunkt kann täuschen, wenn das Kettenblatt leicht verzogen ist. Bei einem deutlich unrunden Kettenblatt lässt sich der Umwerfer nicht über die gesamte Umdrehung schleiffrei einstellen.
Leitblech parallel ausrichten
Von oben betrachtet sollte das äußere Leitblech parallel zum großen Kettenblatt stehen. Schon eine kleine Verdrehung nach außen oder innen reicht aus, damit die Kette an einer Stelle schleift, obwohl die Endanschläge scheinbar stimmen.
Ziehe die Befestigungsschraube nach der Ausrichtung wieder fest, ohne den Umwerfer dabei zu verdrehen. Das genaue Anzugsdrehmoment hängt vom Modell und der Befestigungsart ab. Bei Carbonrahmen oder empfindlichen Schellen verwende ich deshalb die Herstellerangabe statt nach Gefühl besonders kräftig anzuziehen.
Die Endanschläge Schritt für Schritt einstellen

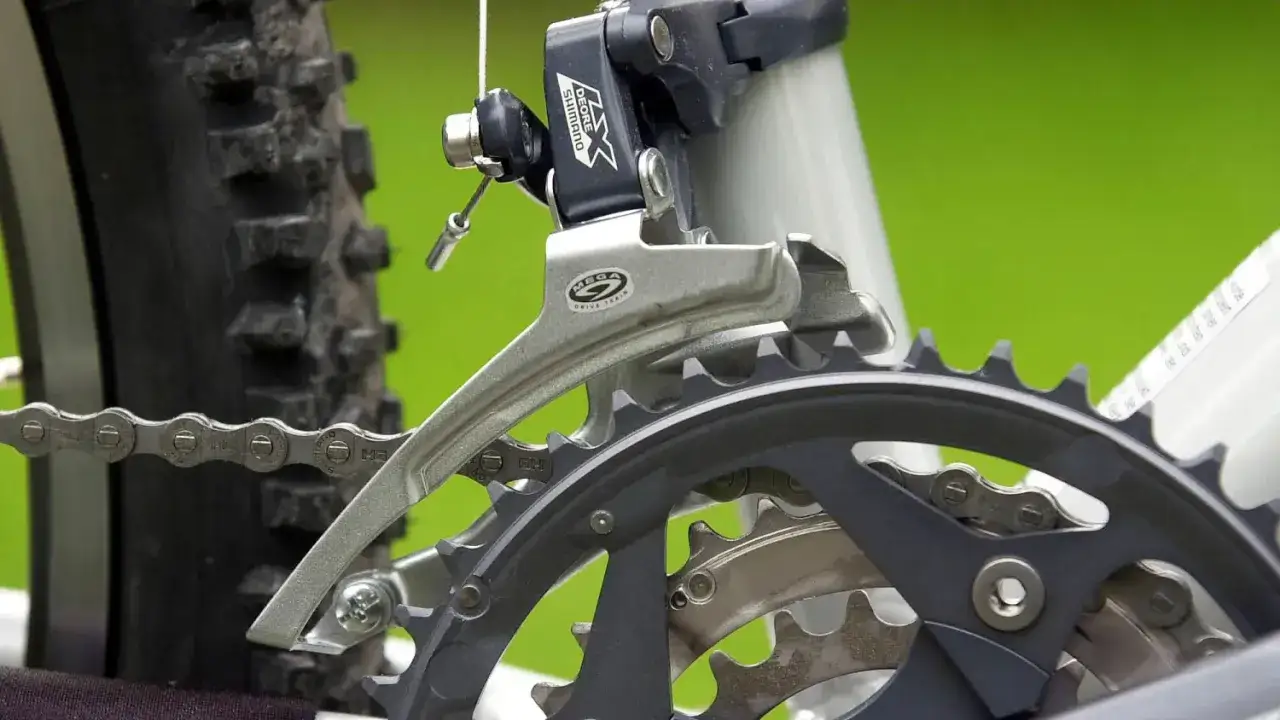

Die beiden Anschlagschrauben begrenzen den Weg des Umwerfers. Die L-Schraube begrenzt die Bewegung zum Rahmen, die H-Schraube den Weg nach außen. Drehe immer nur um etwa eine Viertelumdrehung und kontrolliere sofort die Wirkung. So vermeidest du, dass du die ursprüngliche Einstellung verlierst.Inneren Anschlag mit der L-Schraube justieren
Schalte vorne auf das kleine Kettenblatt und hinten auf das größte Ritzel. In dieser Kombination steht die Kette dem Rahmen am nächsten. Zwischen Kette und innerem Leitblech sollte nur ein kleiner Spalt von ungefähr 0 bis 0,5 mm bleiben, ohne dass die Kette beim Kurbeln schleift.
Bewegt sich das Leitblech zu weit in Richtung Rahmen, drehst du die L-Schraube in kleinen Schritten hinein. Dadurch wird der innere Weg begrenzt. Die Drehrichtung kann je nach Blickwinkel und Bauform zunächst verwirrend wirken, deshalb achte ich nicht nur auf die Schraube, sondern immer darauf, wohin sich der Käfig tatsächlich bewegt.
Äußeren Anschlag mit der H-Schraube setzen
Schalte jetzt vorne auf das große Kettenblatt und hinten auf das kleinste Ritzel. Das äußere Leitblech soll die Kette gerade nicht berühren. Bei vielen Shimano-Anleitungen liegt der Zielabstand bei etwa 0,5 bis 1 mm, bei anderen Altus-Ausführungen wird vor allem eine schleiffreie Stellung gefordert.
Fällt die Kette beim Hochschalten über das große Kettenblatt nach außen, begrenzt du den Weg mit der H-Schraube stärker. Kommt die Kette dagegen nicht vollständig nach außen, kann die H-Schraube zu weit hineingedreht sein. Ich prüfe die Einstellung immer mit laufender Kurbel und leichtem Druck auf den Schalthebel, niemals mit Gewalt.
Warum die Anschläge nicht allein genügen
Die Anschlagschrauben legen nur die äußeren Grenzen fest. Sie ersetzen keine korrekte Zugspannung. Wer versucht, ein schlechtes Hochschalten ausschließlich über die H-Schraube zu lösen, verschiebt häufig nur das Problem und riskiert, dass die Kette später auf der anderen Seite herunterfällt.
Die Zugspannung fein abstimmen
Nachdem die Endanschläge grundsätzlich stimmen, prüfe ich den Schaltzug. Schalte vorne auf das kleine Kettenblatt und betätige den Schalthebel mehrmals, damit der Zug sauber in allen Anschlagpunkten sitzt. Der Einstellzylinder am Schalthebel oder an der Zugführung sollte zunächst noch etwas Spiel für die Feinjustierung haben.
Schaltet die Kette nur widerwillig auf das große Blatt, fehlt meistens Zugspannung. Drehe den Einstellzylinder in kleinen Schritten gegen den Uhrzeigersinn, meist jeweils um eine Viertelumdrehung. Dadurch wird der Zug stärker gespannt und der Umwerfer bewegt sich weiter nach außen.Übertreibe es nicht. Zu viel Spannung kann dazu führen, dass die Kette am äußeren Leitblech schleift oder nicht mehr sauber auf das kleine Kettenblatt zurückkehrt. Nach jeder Änderung schalte ich einmal hoch und wieder zurück, während ich die Kurbel drehe.
Lesen Sie auch: Schaltwerk am Fahrrad wechseln und richtig einstellen
Wenn der Zug neu befestigt werden muss
Ist der Zug ausgefranst, rostig oder schwergängig, löse ich ihn am Umwerfer und schalte zunächst auf das kleine Kettenblatt. Den Zug ziehe ich nur straff, nicht mit Gewalt. Ein neuer Schaltzug kann sich bei den ersten Fahrten noch geringfügig setzen, weshalb nach einigen Schaltvorgängen eine kleine Korrektur am Einstellzylinder normal ist.
Auch die Außenhülle verdient Aufmerksamkeit. Enge Bögen, beschädigte Endkappen oder Schmutz im Inneren erhöhen die Reibung und machen eine präzise Einstellung fast unmöglich. In diesem Fall bringt ein neuer Zug oft mehr als langes Drehen an den Schrauben.
Diese Symptome führen schnell zur richtigen Ursache
Bei der Fehlersuche ändere ich immer nur eine Einstellung auf einmal. Die folgende Übersicht hilft, das Problem einzugrenzen, ohne planlos an allen Schrauben zu drehen.| Problem | Wahrscheinliche Ursache | Erste Maßnahme |
|---|---|---|
| Kette fällt nach innen ab | L-Anschlag lässt den Umwerfer zu weit zum Rahmen wandern | L-Schraube in kleinen Schritten hineindrehen |
| Kette fällt nach außen ab | H-Anschlag begrenzt den äußeren Weg nicht ausreichend | H-Schraube vorsichtig hineindrehen |
| Kette erreicht das große Blatt nicht | Zu wenig Zugspannung, zu niedrige Montage oder H-Schraube zu weit hineingedreht | Zugführung, Höhe und H-Anschlag prüfen |
| Kette schleift nur in einer Stellung | Leitblech nicht parallel oder Abstand falsch eingestellt | Montageposition kontrollieren |
| Schalten fühlt sich schwer an | Schwergängiger Zug, verschmutzte Gelenke oder zu hohe Belastung auf der Kette | Zug reinigen oder ersetzen und mit weniger Druck schalten |
Leichtes Schleifen in der Kombination kleines Kettenblatt und größtes Ritzel ist nicht immer ein Defekt. Diese Stellung erzeugt eine starke diagonale Kettenlinie und sollte im Alltag möglichst vermieden werden. Für kurze Anstiege ist sie zwar praktisch, aber ein mittleres Ritzel hinten läuft meist leiser und materialschonender.
Ergonomie und Probefahrt machen den Unterschied
Eine gut eingestellte Schaltung funktioniert am besten, wenn du sie auch richtig bedienst. Ich reduziere den Pedaldruck beim Wechsel zwischen den Kettenblättern deutlich und schalte möglichst vor dem steilen Anstieg, nicht erst unter voller Last. Die Kette bewegt sich dann kontrollierter, und der Umwerfer muss weniger Kraft aufbringen.
Prüfe nach der Einstellung alle verfügbaren Kombinationen. Schalte vorne mehrfach zwischen den Blättern und hinten über die gesamte Kassette. Achte auf drei Dinge: Die Kette darf nicht abspringen, der Schalthebel muss vollständig einrasten und das Leitblech darf bei den sinnvollen Übersetzungen nicht dauerhaft schleifen.
Eine kurze Probefahrt von 10 bis 15 Minuten reicht meist, um nachzuschärfen. Unter echter Belastung zeigen sich Fehler, die auf dem Montageständer verborgen bleiben, etwa ein zu schwacher Zug, ein verrutschender Umwerfer oder ein Kettenblatt, das unter Druck seitlich ausweicht.
Wann Einstellen nicht mehr ausreicht
Wenn sich trotz korrekter Montage und Zugspannung keine saubere Einstellung finden lässt, liegt die Ursache häufig außerhalb der Schrauben. Ein verbogenes Leitblech, ein lockeres Kettenblatt, verschlissene Kettenblätter oder eine stark gelängte Kette verändern das Schaltverhalten grundlegend.
Auch ein falscher Umwerfer kann das Problem erklären. Prüfe deshalb, ob Modell, Anzahl der Kettenblätter, Kettenlinie und Zugführung zusammenpassen. Bei einem beschädigten Rahmenbereich oder Carbonbauteilen würde ich nicht weiter experimentieren, sondern die Kontrolle einer Fahrradwerkstatt überlassen.
Für eine einfache Nachjustierung braucht eine Werkstatt normalerweise keinen großen Reparaturaufwand. Muss sie jedoch Zug, Außenhülle, Kette oder Kettenblätter ersetzen, richtet sich der Preis vor allem nach den benötigten Teilen und der Arbeitszeit. Ein vermeintlich günstiges Drehen an der Einstellschraube ist dann keine dauerhafte Lösung.
Ein sauberer Altus bleibt eine Frage kleiner Korrekturen
Die zuverlässigste Reihenfolge lautet Montageposition, L-Anschlag, H-Anschlag und Zugspannung. Mit kleinen Vierteldrehungen, frei laufender Kurbel und einer abschließenden Probefahrt lässt sich der Shimano-Altus-Umwerfer in den meisten Fällen präzise einstellen.
Ich würde dabei lieber fünf Minuten länger testen als eine Schraube zu weit zu drehen. Wenn die Kette anschließend leise läuft, sicher auf beide Kettenblätter steigt und beim Zurückschalten nicht zögert, ist die Einstellung für Touren, Alltag und längere Wege abseits befestigter Straßen bereit.
