Die Kette springt, einzelne Gänge rasseln oder das Schaltwerk erreicht das größte Ritzel nicht sauber? Eine Shimano-Schaltung lässt sich meist selbst präzise einstellen, wenn die Reihenfolge stimmt. Ich zeige dir, wie du Schaltwerk und Umwerfer Schritt für Schritt justierst, welche Schraube wofür zuständig ist und wann ein Defekt statt einer falschen Einstellung dahintersteckt.
Mit diesen Einstellungen schaltet dein Fahrrad wieder sauber
- Schaltwerk zuerst einstellen, danach den Umwerfer.
- Die H- und L-Schrauben begrenzen die äußeren Positionen der Kette.
- Die Zugspannung korrigierst du in kleinen Schritten an der Stellschraube.
- Beim Umwerfer sind meist 1 bis 3 mm Abstand zum großen Kettenblatt richtig.
- Springt die Kette unter Last, liegt die Ursache häufig bei Verschleiß oder einem verbogenen Schaltauge.
Vor dem Einstellen die eigentliche Ursache prüfen
Bevor ich an einer Einstellschraube drehe, prüfe ich zuerst den Zustand des Antriebs. Eine verschmutzte Kette, klemmende Außenhüllen oder ein verbogenes Schaltauge lassen sich nicht durch mehr Zugspannung reparieren. Gerade nach einem Umfaller wirkt das Schaltwerk oft nur leicht schief, reicht aber schon aus, damit die Gänge nicht mehr sauber fluchten.
Du brauchst dafür einen Montageständer oder eine Möglichkeit, das Hinterrad frei drehen zu lassen, außerdem einen passenden Innensechskantschlüssel und je nach Modell einen 2er-Inbus oder Kreuzschlitzschraubendreher. Ein sauberer Antrieb macht die Diagnose deutlich einfacher. Prüfe auch, ob das Hinterrad vollständig in den Ausfallenden sitzt und der Schnellspanner beziehungsweise die Steckachse korrekt festgezogen ist.

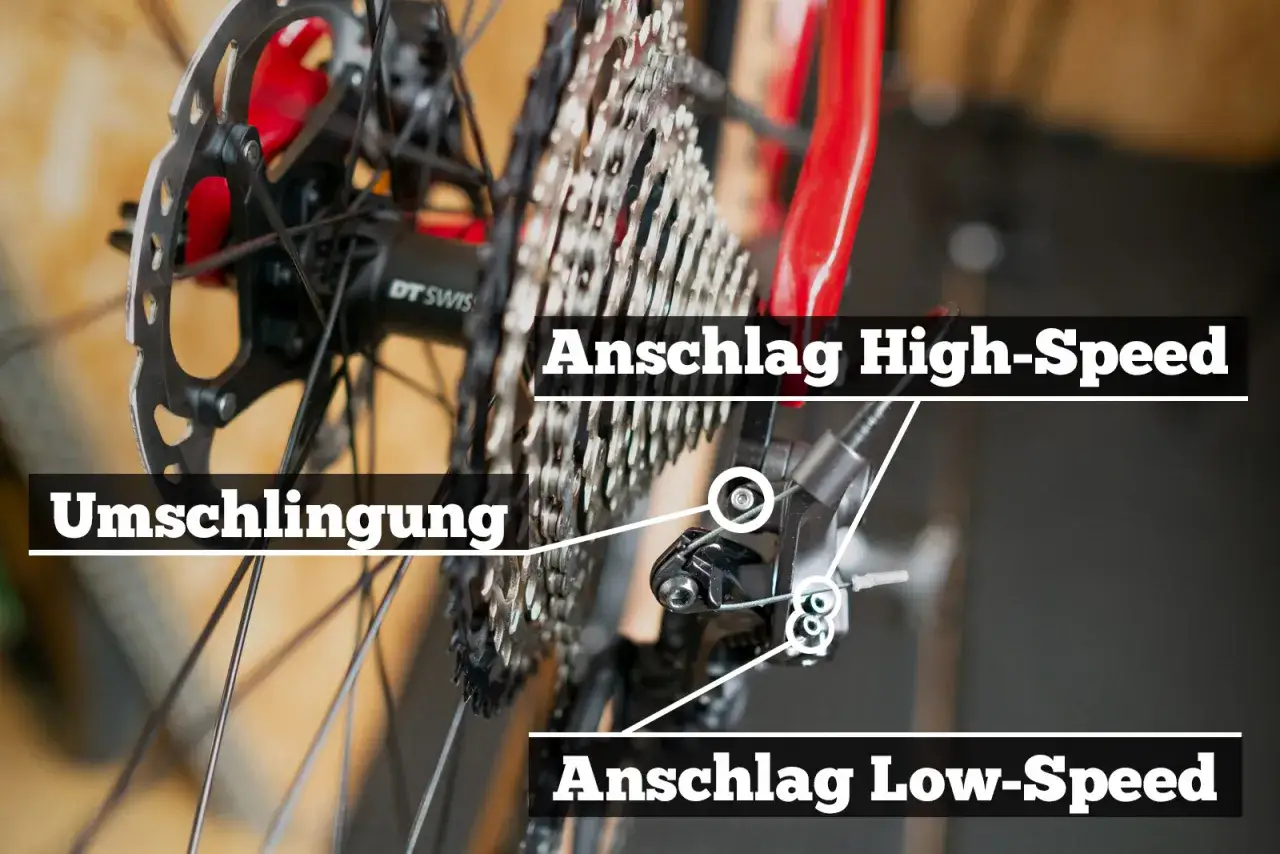

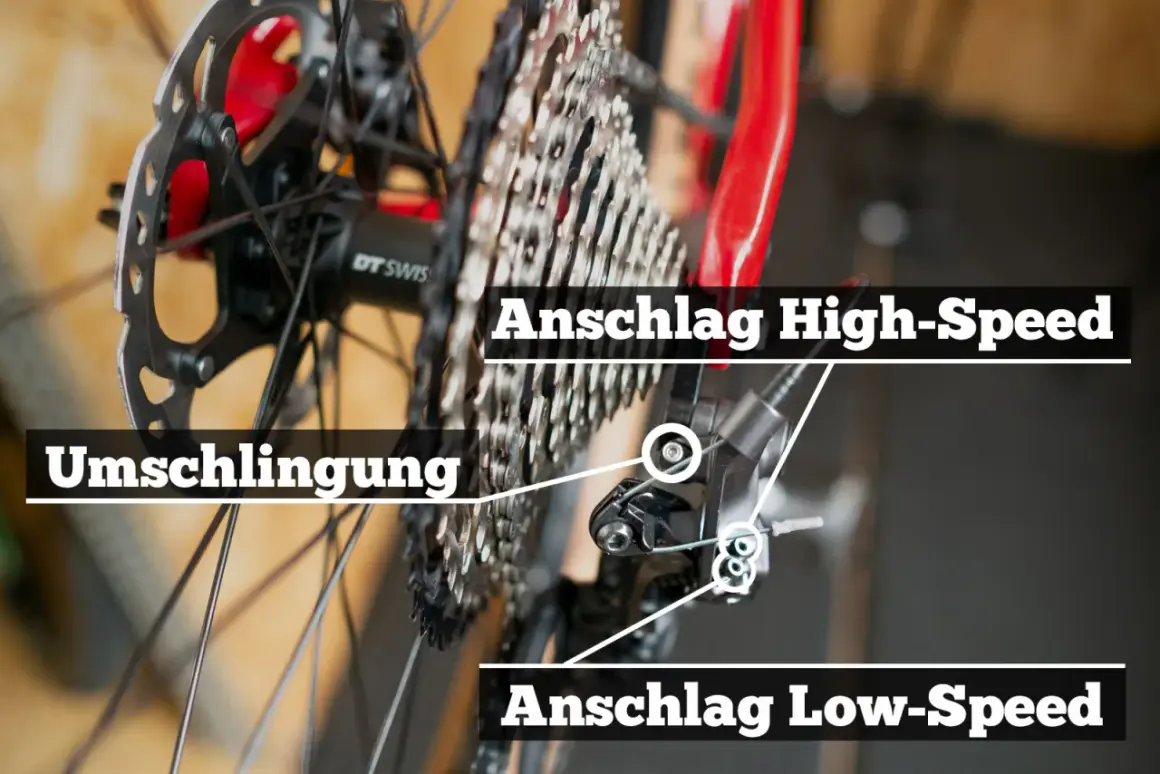

Die wichtigsten Stellschrauben am Schaltwerk
- H-Schraube: begrenzt den Weg zum kleinsten Ritzel.
- L-Schraube: begrenzt den Weg zum größten Ritzel.
- B-Schraube: verändert den Abstand des Schaltwerks zur Kassette.
- Stellschraube: korrigiert die Spannung des Schaltzugs und damit die Indexierung.
Die Bezeichnungen können je nach Baugruppe etwas anders aussehen. Deshalb drehe ich niemals mehrere Schrauben gleichzeitig. Eine Änderung um eine Viertelumdrehung, danach ein kurzer Test, ist wesentlich sicherer als hektisches Nachjustieren.
Das Shimano-Schaltwerk Schritt für Schritt einstellen
Das hintere Schaltwerk ist die beste Ausgangsbasis, weil es die gesamte Kassette abdecken muss. Stelle den Schalthebel zunächst auf den kleinsten Gang hinten, also auf das kleinste Ritzel. Die Kette sollte bei einer Zweifach- oder Dreifachkurbel vorne auf dem kleinen Kettenblatt liegen.
1. Den äußeren Anschlag mit der H-Schraube setzen
Drehe die Kurbel und beobachte das kleinste Ritzel sowie das obere Schaltröllchen. Beide sollten möglichst genau senkrecht untereinander stehen. Die H-Schraube verhindert, dass die Kette über das kleinste Ritzel hinaus nach außen springt.
Liegt das Schaltröllchen zu weit innen, lockerst du die Begrenzung vorsichtig. Liegt es zu weit außen, ziehst du sie in kleinen Schritten an. Die Drehrichtung ist je nach Blickwinkel schwer einzuschätzen, deshalb kontrolliere ich nach jeder Vierteldrehung direkt die Bewegung des Schaltwerks.
2. Schaltzug ohne Spiel befestigen
Schalte am Schalthebel erneut auf den kleinsten Gang und drehe die Stellschraube am Schalthebel fast vollständig hinein. Danach drehst du sie etwa eine bis zwei Umdrehungen wieder heraus. So bleibt später noch Spielraum für die Feineinstellung.
Ziehe den Schaltzug per Hand straff, ohne ihn mit Gewalt zu spannen, und befestige ihn an der Klemmschraube. Zu viel Vorspannung sorgt nicht für eine bessere Schaltung, sondern kann dazu führen, dass das kleinste Ritzel nicht mehr sauber erreicht wird.
3. Die Zugspannung fein korrigieren
Schalte nun Gang für Gang in Richtung größeres Ritzel. Reagiert das Schaltwerk träge und bleibt die Kette zunächst auf dem kleineren Ritzel, braucht der Zug meist etwas mehr Spannung. Drehe die Stellschraube in kleinen Schritten heraus.
Rasselt die Kette dagegen zwischen zwei Ritzeln oder fällt sie beim Herunterschalten nur widerwillig zurück, ist die Spannung oft zu hoch. Dann drehst du die Stellschraube etwas hinein. Nach jeder Änderung schalte ich mindestens zwei Gänge in beide Richtungen, weil eine Einstellung nur dann brauchbar ist, wenn sie nicht lediglich einen einzelnen Gang verbessert.
4. Den inneren Anschlag mit der L-Schraube prüfen
Schalte auf das größte Ritzel. Das obere Schaltröllchen muss nun möglichst genau unter diesem Ritzel stehen. Die L-Schraube begrenzt den Weg zum Laufrad und verhindert, dass die Kette zwischen Kassette und Speichen fällt.
Ist der Anschlag zu weit innen, besteht die Gefahr eines Speichenschadens. Ist er zu weit außen eingestellt, erreicht die Kette das größte Ritzel nicht vollständig. Hier lohnt sich besondere Ruhe, denn ein falsch gesetzter L-Anschlag kann deutlich mehr als ein lästiges Geräusch verursachen.
5. Den Abstand zur Kassette mit der B-Schraube korrigieren
Die B-Schraube beeinflusst den Abstand zwischen oberem Schaltröllchen und Kassette. Ist der Abstand zu klein, kann das Schaltwerk an großen Ritzeln schleifen. Ist er zu groß, werden die Schaltvorgänge oft langsam und unpräzise.
Für moderne Shimano-Schaltwerke gibt es je nach Modell eine Hilfslinie oder eine genaue Vorgabe zur Position des Käfigs. Eine pauschale Millimeterangabe passt deshalb nicht zu jeder 10-, 11- oder 12-fach-Schaltung. Wenn die Kassette oder das Schaltwerk gewechselt wurde, solltest du die modellbezogene Shimano-Anleitung heranziehen, statt die B-Schraube nach Gefühl weit herauszudrehen.
Den Shimano-Umwerfer sauber ausrichten
Der vordere Umwerfer wird erst eingestellt, wenn das hintere Schaltwerk über die komplette Kassette sauber arbeitet. Schon eine kleine falsche Ausrichtung verändert den Abstand zur Kette deutlich. Meine Erfahrung ist, dass viele Schleifgeräusche nicht an der Zugspannung liegen, sondern an einem Umwerfer, der leicht verdreht oder zu hoch montiert ist.
Höhe und Winkel kontrollieren
Lege die Kette auf das große Kettenblatt. Die Unterkante des äußeren Leitblechs sollte bei vielen Shimano-Umwerfern etwa 1 bis 3 mm über den Zahnspitzen liegen. Das Leitblech muss außerdem parallel zum großen Kettenblatt verlaufen.
Bei einer Schellenmontage kannst du Höhe und Winkel direkt korrigieren. Bei Direct-Mount- oder E-Type-Umwerfern ist die Position durch die Montage meist stärker vorgegeben. Sitzt der Umwerfer bereits korrekt, solltest du nicht versuchen, die Schaltprobleme allein über die Anschlagschrauben zu lösen.
Inneren Anschlag und Schaltzug einstellen
Schalte vorne auf das kleine Kettenblatt und hinten auf ein großes Ritzel. Zwischen Kette und innerem Leitblech sollte nur ein kleiner Abstand bleiben, häufig ungefähr 0,5 mm. Die Kette darf gerade nicht schleifen, muss aber genügend Abstand zum Leitblech behalten.
Befestige anschließend den Schaltzug mit leichter Spannung. Schalte auf das große Kettenblatt und kontrolliere den äußeren Anschlag. Auch dort sollte das Leitblech etwa 0,5 mm Abstand zur Kette haben. Bei Zweifach-Schaltungen helfen die Zwischenpositionen am Schalthebel, leichte Kettenschrägläufe auszugleichen. Sie ersetzen aber keine korrekte Grundeinstellung.
Bei Dreifach-Antrieben und älteren Shimano-Gruppen unterscheiden sich die Arbeitsschritte teilweise. Besonders die Positionen des Schalthebels und die Zugführung können abweichen. Wenn sich der Umwerfer trotz korrekter Höhe nicht ausreichend bewegt, prüfe zuerst die Zugführung und die Kompatibilität der Bauteile.
Die Einstellung unter realen Bedingungen testen
Im Montageständer sieht eine Schaltung oft besser aus als auf der Straße. Nach der Grundeinstellung schalte ich deshalb zunächst alle Gänge bei leichtem Pedaldruck durch und fahre anschließend eine kurze Runde von 5 bis 10 Minuten. Unter Last sollten die Schaltvorgänge ruhig bleiben, aber beim Schalten solltest du den Pedaldruck trotzdem kurz reduzieren.
Schalte vor einer Steigung, nicht erst mitten im kräftigen Antritt. Ein moderater Druck auf die Pedale verlängert die Lebensdauer von Kette, Kassette und Schaltröllchen. Für eine angenehme Ergonomie halte ich eine gleichmäßige Trittfrequenz von ungefähr 70 bis 90 Umdrehungen pro Minute für einen guten Ausgangspunkt, statt dauerhaft mit zu schwerem Gang zu fahren.
Vermeide extreme Kombinationen wie kleines Kettenblatt mit kleinstem Ritzel oder großes Kettenblatt mit größtem Ritzel. Ein leichtes Geräusch kann dort konstruktionsbedingt auftreten, weil die Kette stark schräg läuft. Häufiges Fahren in diesen Gängen beschleunigt jedoch den Verschleiß und macht die Diagnose unnötig schwierig.
Wenn die Schaltung trotzdem nicht sauber läuft
| Symptom | Wahrscheinliche Ursache | Erster sinnvoller Schritt |
|---|---|---|
| Alle Gänge liegen etwas daneben | Zugspannung stimmt nicht | Stellschraube in kleinen Schritten drehen |
| Nur das kleinste oder größte Ritzel wird nicht erreicht | H- oder L-Anschlag falsch gesetzt | Endanschlag neu ausrichten |
| Schalten funktioniert im Montageständer, aber nicht unter Last | Verschlissene Kette oder Kassette | Verschleiß prüfen und Antrieb messen lassen |
| Schaltwerk steht sichtbar schief | Verbogenes Schaltauge | Nicht weiter an den Schrauben drehen, Werkstatt aufsuchen |
| Großes Ritzel wird nur mit starkem Rasseln erreicht | B-Abstand, Kettenlänge oder Kassette passen nicht | Schaltwerksmodell und Kassettengröße vergleichen |
Eine neue Kette kann auf einer stark abgenutzten Kassette trotzdem springen. Ebenso bringt eine perfekte Indexierung nichts, wenn der Schaltzug in einer rostigen Außenhülle klemmt. Spätestens bei einem verbogenen Schaltauge, beschädigten Speichen oder unklarer Bauteilkompatibilität würde ich die Arbeit einer Fahrradwerkstatt überlassen.
Lesen Sie auch: Fahrradreifen-Luftdruck richtig einstellen - vorne oder hinten mehr?
Besonderheiten bei Di2
Elektronische Shimano-Di2-Schaltungen besitzen in der Regel keine klassische Zugspannung und keine herkömmliche Stellschraube am Schalthebel. Die Feineinstellung erfolgt über den vorgesehenen Einstellmodus beziehungsweise die zugehörige Shimano-Steuerung. Hier solltest du die Anleitung des konkreten Schaltwerks verwenden, weil sich Bedienung und Einstellbereich zwischen den Generationen unterscheiden.
So bleibt die Einstellung lange stabil
Nach einer gelungenen Justage lohnt sich eine kurze Kontrolle nach den ersten Fahrten. Neue Schaltzüge können sich geringfügig setzen, weshalb manchmal eine kleine Korrektur an der Stellschraube nötig ist. Mehr als wenige Klicks oder eine Vierteldrehung sollten bei einer grundsätzlich korrekt montierten Schaltung aber nicht erforderlich sein.
Ich achte unterwegs vor allem auf drei Dinge: saubere Schaltvorgänge, geraden Lauf des Schaltwerks und einen gepflegten Antrieb. Wenn diese Punkte stimmen, reicht bei einer Shimano-Kettenschaltung meist eine kleine Feineinstellung statt einer kompletten Neujustage.
