Beim Schalten springt die Kette nicht sauber aufs nächste Ritzel, rattert unter Last oder fällt sogar neben die Kassette? Ich zeige, wie ich eine mechanische Shimano-Deore-Schaltung systematisch einstelle, welche Rolle H-, L- und B-Schraube spielen und warum Zugspannung allein selten das ganze Problem löst. Dazu kommen Hinweise zu Verschleiß, Ergonomie und den Grenzen der Heimwerkstatt.
Vier Stellgrößen bringen die Deore-Schaltung wieder auf Kurs
- Modell prüfen, denn 10-, 11- und 12-fach-Deore-Schaltwerke werden nicht identisch eingestellt.
- H- und L-Anschlag verhindern, dass die Kette nach außen oder in die Speichen läuft.
- B-Schraube bestimmt den Abstand zwischen Leitrolle und größtem Ritzel.
- Zugspannung wird nur in kleinen Schritten korrigiert, meist mit einer Vierteldrehung.
- Gerade Schaltauge, intakte Züge und passende Kette sind Voraussetzungen für eine präzise Einstellung.
Shimano Deore einstellen beginnt mit dem richtigen Modell
Die Suchintention hinter der Einstellung einer Shimano Deore ist klar praktisch. Meist soll ein vorhandenes Fahrrad wieder sauber schalten, nicht eine neue Schaltgruppe ausgewählt werden. Ich konzentriere mich deshalb auf das mechanische hintere Schaltwerk, ergänze aber die wichtigsten Ausnahmen für Umwerfer und elektronische Systeme.
Auf dem Schaltwerk findest du eine Modellnummer wie RD-M5120, RD-M5100 oder RD-M6100. Sie verrät, ob es sich beispielsweise um ein 10-, 11- oder 12-fach-System handelt. Auch die Kassette ist entscheidend. Ein Schaltwerk für 10-45 Zähne lässt sich nicht durch bloßes Drehen der Einstellschraube dauerhaft für eine 10-51-Kassette passend machen.
| System | Typische Deore-Beispiele | Besonderheit |
|---|---|---|
| 10-fach | RD-M5120 | Modell- und Kassettenkombination prüfen |
| 11-fach | RD-M5100, RD-M5120 | Große Ritzel verlangen den korrekten Käfig und passenden Schaltwerksbereich |
| 12-fach | RD-M6100 | B-Schraube nach der modellabhängigen Shimano-Vorgabe einstellen |
| Di2 oder E-Bike-System | elektronische Deore-Varianten | Keine normale Zugspannungseinstellung, sondern elektronische Justage |
Bei einer elektronischen Deore Di2 gelten andere Arbeitsschritte. Dort werden Schaltwerk und Feineinstellung über das System beziehungsweise die zugehörige Wartungsprozedur angepasst. Wer an einem mechanischen Schaltwerk arbeitet, sollte deshalb zuerst sicherstellen, dass tatsächlich ein Schaltzug am Schalthebel vorhanden ist.
Diese Prüfung spart dir unnötiges Nachjustieren
Ich drehe nicht sofort an den Schrauben. Zuerst kontrolliere ich, ob das Hinterrad vollständig in den Ausfallenden sitzt, die Achse fest ist und das Schaltauge gerade aussieht. Ein verbogenes Schaltauge verschiebt die Schaltwerksposition über die gesamte Kassette. Kein Einstelltrick kann diesen Fehler ausgleichen.
Für die Arbeit reichen meist ein Montageständer, ein passender Inbus- oder Schraubendreher, ein Seitenschneider für Schaltzüge und etwas Licht. Zusätzlich helfen ein sauberer Lappen und ein wenig Kettenöl. Kein Schmiermittel gehört auf die Schaltzugklemmung, denn dort muss der Zug sicher halten.
- Schaltzug und Außenhüllen auf Knicke, Rost und ausgefranste Stellen prüfen.
- Kette und Kassette auf stark gelängte oder spitze Zähne kontrollieren.
- Leit- und Spannrolle auf Spiel sowie blockierte Lager prüfen.
- Schaltwerk, Kassette und Schalthebel auf dieselbe Gangzahl abstimmen.
- Bei einem Fully den Zustand des Hinterbaus und die Kettenbewegung berücksichtigen.
Eine verschlissene Kette ist ein häufiger Irrtum. Sie kann im Montageständer noch halbwegs sauber schalten und unter kräftigem Pedaldruck trotzdem überspringen. Meine Faustregel lautet daher: Erst Verschleiß und Mechanik ausschließen, dann feinjustieren.
Das hintere Schaltwerk Schritt für Schritt einstellen
Grundstellung herstellen
Ich schalte zunächst auf das kleinste Ritzel und drehe die Kurbel dabei langsam rückwärts oder vorwärts, je nachdem, was am Montageständer sicher möglich ist. Die Zugeinstellschraube am Schalthebel drehe ich vorsichtig bis zum Anschlag hinein und anschließend etwa zwei bis drei Umdrehungen heraus. So bleibt später genug Spiel für die Feineinstellung.
Der Schaltzug darf nicht lose durchhängen, sollte aber auch nicht straff wie eine Gitarrensaite gespannt werden. Beim Klemmen halte ich das Schaltwerk in der Position des kleinsten Ritzels und ziehe den Zug nur so weit an, dass die Hülle sauber in allen Anschlägen sitzt.

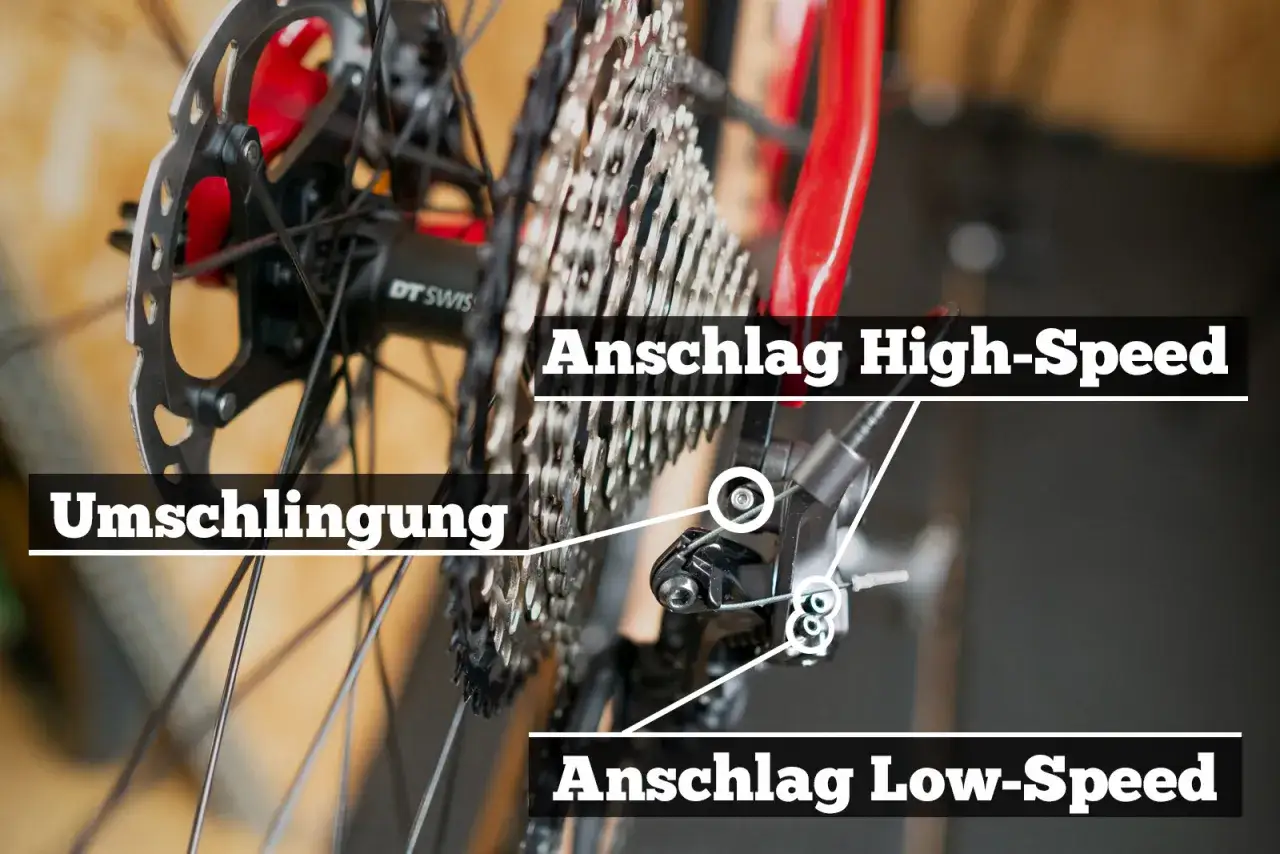

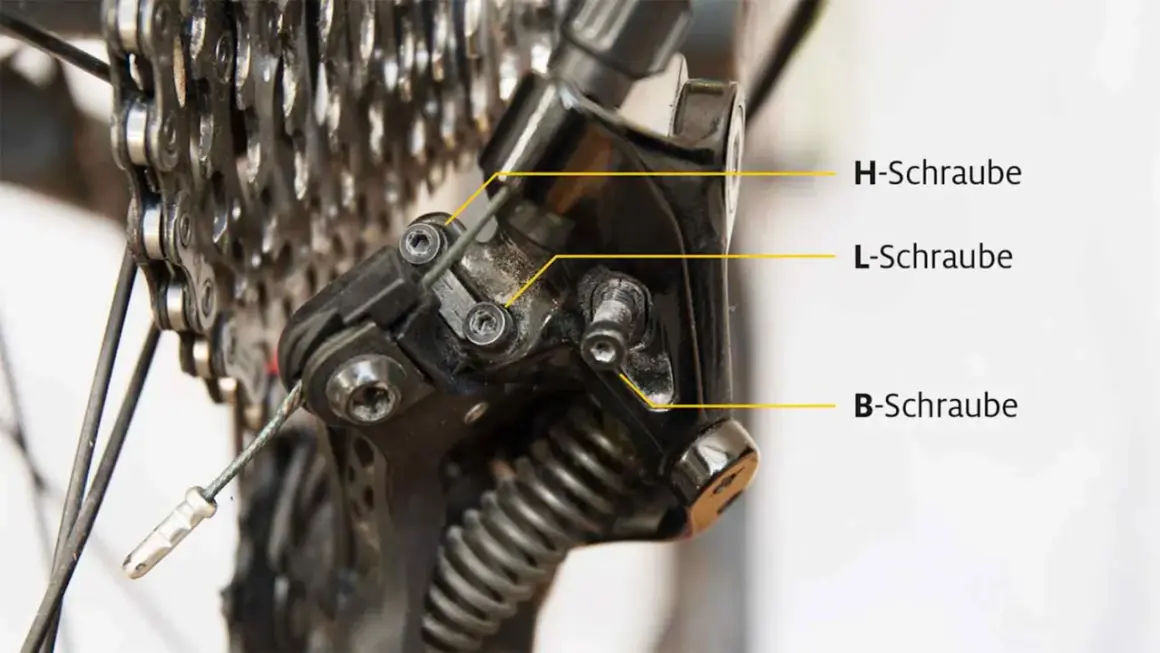

H-Anschlag am kleinsten Ritzel
Die H-Schraube begrenzt den Weg nach außen, also zum kleinsten Ritzel. Von hinten betrachtet sollte die Leitrolle genau unter dem kleinsten Ritzel stehen. Drehe ich die Schraube nur in kleinen Schritten und prüfe nach jeder Änderung, bleibt die Reaktion nachvollziehbar.
Steht die Leitrolle zu weit außen, kann die Kette neben die Kassette fallen. Steht sie zu weit innen, läuft der Gang hörbar rau und der Wechsel vom zweitkleinsten auf das kleinste Ritzel wird unpräzise.
L-Anschlag am größten Ritzel
Danach schalte ich bei leicht drehender Kurbel auf das größte Ritzel. Die L-Schraube begrenzt den Weg nach innen. Auch hier soll die Leitrolle mittig unter dem größten Ritzel stehen, ohne dass die Kette in Richtung Speichen gedrückt wird.
Dieser Anschlag verdient besondere Sorgfalt. Eine zu weit eingedrehte L-Schraube verhindert den letzten Gang, eine zu weit herausgedrehte Schraube kann bei einem Schaltfehler Schäden an Speichen, Kette oder Schaltwerk verursachen. Wenn die Kette trotz korrekter Einstellung in die Speichen wandert, stoppe ich die Arbeit sofort.
Abstand mit der B-Schraube korrigieren
Die B-Schraube verändert den Abstand zwischen der oberen Leitrolle und dem größten Ritzel. Ist der Abstand zu klein, kann die Leitrolle das Ritzel berühren. Ist er zu groß, wird der Schaltvorgang auf die großen Ritzel träge und die Kette läuft weniger präzise.
Bei vielen älteren oder klassischen SHADOW-Deore-Kombinationen liegen bei 34, 36 oder 42 Zähnen häufig etwa 5 bis 6 Millimeter Abstand an, bei 32 Zähnen oft etwa 9 bis 10 Millimeter. Für aktuelle 12-fach-Deore-Schaltwerke mit 10-45- oder 10-51-Kassetten gelten jedoch modellabhängige Einstellpositionen. Diese Werte darfst du nicht blind übertragen. Die Grundlogik aus Endanschlägen, Zugspannung und B-Schraube beschreibt auch die Shimano-Anleitung zur Mountainbike-Schaltung.
Lesen Sie auch: Scheibenbremse am Fahrrad wechseln und sicher einbremsen
Zugspannung fein abstimmen
Jetzt schalte ich vom kleinsten Ritzel aus Gang für Gang nach innen. Springt die Kette nur widerwillig auf ein größeres Ritzel, erhöhe ich die Zugspannung mit einer Vierteldrehung gegen den Uhrzeigersinn. Reagiert das Schaltwerk zu nervös, überspringt Ritzel oder schleift am nächsten Gang, drehe ich die Einstellschraube eine Vierteldrehung im Uhrzeigersinn.
Nach jeder Änderung fahre ich mindestens zwei Gänge durch. Große Drehungen machen die Sache meist schlechter, weil man anschließend nicht mehr weiß, welche Einstellung den Fehler verursacht hat. Shimano verwendet bei vielen mechanischen Gruppen dieselbe Grundlogik, die genaue Schraubenform und die empfohlenen Abstände hängen aber vom Modell ab.
Geräusche und Schaltfehler richtig deuten
Ein Schaltproblem zeigt oft ziemlich genau, wo die Ursache liegt. Ich beobachte zuerst, ob der Fehler beim Schalten zu größeren oder zu kleineren Ritzeln auftritt. Erst danach entscheide ich, ob ich an der Zugspannung, einem Anschlag oder an der Mechanik arbeiten muss.
| Symptom | Wahrscheinliche Ursache | Erster sinnvoller Schritt |
|---|---|---|
| Kette steigt träge auf größere Ritzel | Zu wenig Zugspannung, schwergängiger Zug oder verschmutzte Hülle | Zugweg prüfen und in kleinen Schritten Spannung erhöhen |
| Kette will über das kleinste Ritzel hinaus | H-Anschlag steht zu weit außen | H-Schraube vorsichtig hineindrehen |
| Kette erreicht das größte Ritzel nicht | L-Anschlag, B-Abstand, Schaltauge oder falsche Kassette | Leitrolle und Schaltwerksausrichtung kontrollieren |
| Rattern nur auf einem Ritzel | Feineinstellung, verbogenes Schaltauge oder verschlissene Kassette | Zugspannung minimal korrigieren, danach Schaltauge prüfen |
| Kette springt unter Last | Verschleiß oder falsche Kettenlänge | Kette und Kassette prüfen, nicht weiter am Einstellrad drehen |
Besonders auf dem Trail wird häufig unter hoher Last geschaltet. Das erschwert die Diagnose und belastet Kette sowie Ritzel. Für die Einstellung schalte ich deshalb mit leichtem Pedaldruck auf dem Montageständer oder auf einer ruhigen, ebenen Strecke.
Die Ergonomie entscheidet mit über saubere Gangwechsel
Eine perfekt eingestellte Schaltung fühlt sich schlecht an, wenn der Schalthebel ungünstig sitzt. Ich richte zuerst Bremshebel und Lenkerposition so aus, dass mein Handgelenk möglichst gerade bleibt. Danach positioniere ich den Deore-Schalthebel so, dass der Daumen den Hebel erreicht, ohne die Hand vom Griff lösen zu müssen.
Auf längeren Touren macht das einen spürbaren Unterschied. Muss ich für jeden Gangwechsel das Handgelenk abknicken oder den Griff lockern, schalte ich unbewusst später und härter. Eine neutrale Handposition und kurze Daumenbewegung sind deshalb nicht nur Komfortfragen, sondern verbessern auch die Kontrolle auf Schotter und im technischen Gelände.
Bei einem 1-fach-Antrieb genügt die Abstimmung des hinteren Schaltwerks. Ein Fahrrad mit 2-fach-Deore besitzt zusätzlich einen Umwerfer. Dessen Leitblech darf in keiner zulässigen Kombination an der Kette schleifen. Die Einstellung erfolgt getrennt vom hinteren Schaltwerk, weshalb ich nicht beide Systeme gleichzeitig verändere.
Wann die Einstellung nicht mehr ausreicht
Wenn die Schaltung nach mehreren kleinen Korrekturen nicht über die ganze Kassette sauber läuft, liegt der Fehler wahrscheinlich nicht am Einstellrad. Typische Ursachen sind ein verbogenes Schaltauge, zu lange oder zu kurze Kette, beschädigte Außenhüllen oder eine nicht kompatible Kassette.
Auch die Leitrollen werden oft übersehen. Ein verschmutztes oder ausgeschlagenes Röllchen kann Geräusche und unpräzise Gangwechsel verursachen. Bei einem Deore-Schaltwerk mit Kupplung sollte der Stabilisator für die Fahrt korrekt aktiviert sein, er ersetzt aber keine falsche Zugspannung und behebt kein schiefes Schaltauge.
- Schaltauge sichtbar krumm oder nach einem Sturz verdreht
- Kette fällt trotz korrekt gesetztem L-Anschlag in Richtung Speichen
- Schaltzug ist ausgefranst oder lässt sich kaum bewegen
- Schaltwerk wurde mit einer nicht freigegebenen Kassette kombiniert
- Kette und Kassette springen unter Last trotz korrekter Indexierung
In diesen Fällen würde ich das Fahrrad nicht für eine lange Tour einplanen. Eine Werkstatt kann das Schaltauge vermessen, die Kettenlänge beurteilen und die Kompatibilität der Antriebsteile prüfen. Das ist meist sinnvoller, als immer weiter an den Anschlagschrauben zu drehen.
So bleibt die Deore-Schaltung auf Tour verlässlich
Für eine zuverlässige Einstellung arbeite ich immer in derselben Reihenfolge: Zustand prüfen, H- und L-Anschlag setzen, B-Abstand kontrollieren, Zugspannung feinjustieren und anschließend alle Gänge unter leichtem Pedaldruck testen. Nur eine Stellgröße nach der anderen zu verändern, spart dabei mehr Zeit als jede vermeintliche Schnelleinstellung.
Nach einer Reparatur oder einem Transport kontrolliere ich außerdem, ob das Hinterrad korrekt sitzt und die Schaltzughülle noch vollständig in ihren Anschlägen steckt. Diese zwei kleinen Prüfungen verhindern gerade auf einer mehrtägigen Outdoor-Tour viele Schaltprobleme.
